Jak robi się pudełka?

Większość składanych pudełek zaczyna życie jako płaski arkusz kartonu lub tektury. W drukarni otrzymuje on nadruk, odpowiedni kształt i linie zgięcia. Następnie jest składany i — jeżeli wymaga tego konstrukcja — klejony. O tym, czy gotowe opakowanie będzie wygodne i trwałe, decyduje jednak już pierwszy etap: dopasowanie projektu do produktu.

Inaczej powstaje mały kartonik na kosmetyk, inaczej pudło wysyłkowe, a jeszcze inaczej sztywne pudełko prezentowe. Zobacz, co je różni i co oznaczają nazwy używane w drukarni.

Z czego robi się pudełka?

Potocznie niemal każde papierowe opakowanie nazywamy kartonem. W produkcji trzeba rozróżnić materiały:

• Karton opakowaniowy, czyli tektura lita bez warstwy falistej — służy między innymi do składanych pudełek na kosmetyki, herbaty i drobne produkty. Może mieć kilka warstw włóknistych, mimo że nie widać w nim fali.
• Tektura falista — ma warstwę pofalowanego papieru pomiędzy płaskimi warstwami. Stosuje się ją między innymi do opakowań transportowych i wysyłkowych. Dobiera się nie tylko jej grubość, lecz także rodzaj fali i parametry wytrzymałościowe.
• Tektura kaszerowana — powstaje przez sklejenie warstw materiału. W opakowaniach często łączy się zadrukowany arkusz z tekturą falistą, na przykład mikrofalą, uzyskując dekoracyjną powierzchnię i sztywniejszą konstrukcję.
• Gruba tektura lita oklejana papierem — tworzy korpus sztywnych pudełek, nazywanych też rigid box. To częsty wybór dla zestawów prezentowych i produktów premium.

Sama gramatura, czyli masa metra kwadratowego materiału, nie mówi jeszcze, ile uniesie pudełko. Liczą się także jego wymiary, budowa dna, sztywność podłoża i sposób ułożenia zawartości.

Jak wygląda produkcja w drukarni?

1. Pomiar produktu i projekt konstrukcji

Najpierw ustala się, co trafi do środka: jakie ma wymiary, ile waży i czy wymaga dodatkowej ochrony. Ważny jest także sposób pakowania — ręczny albo na linii — oraz to, czy opakowanie będzie stało na półce, czy podróżowało w przesyłce.

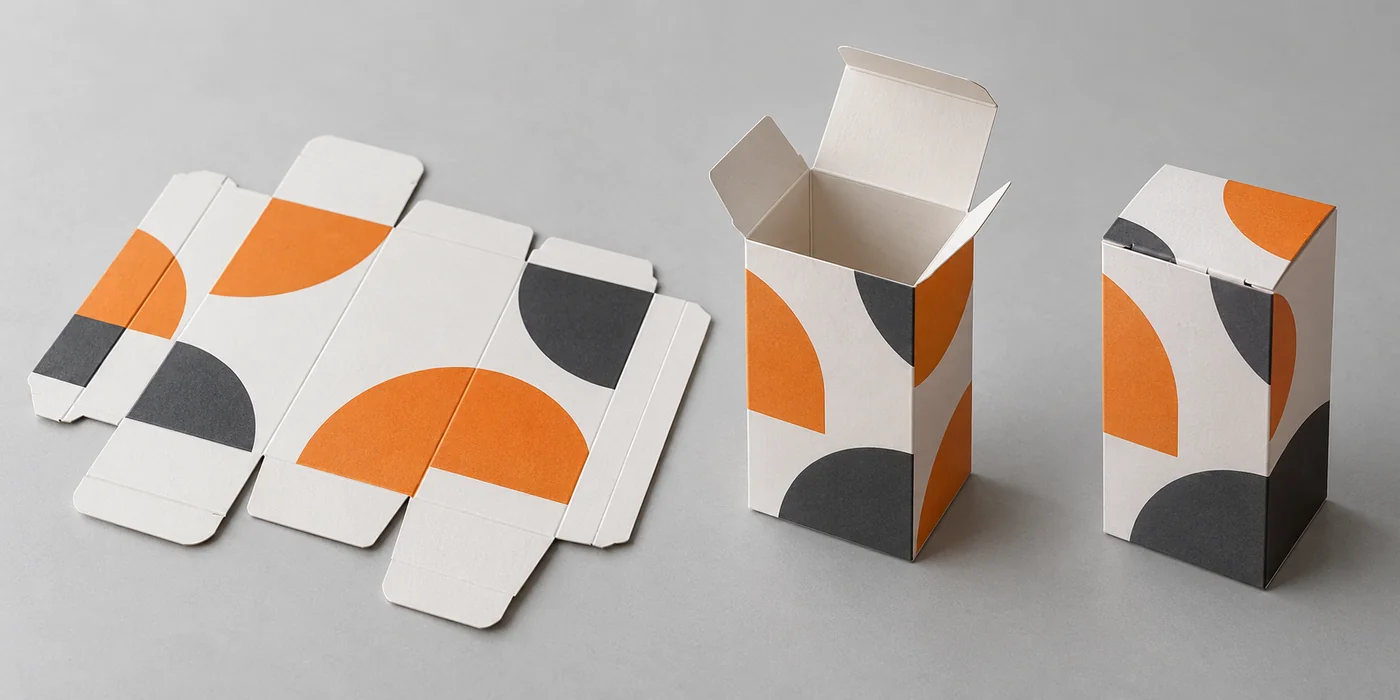

Konstruktor przygotowuje siatkę pudełka: płaski rysunek ścianek, klapek, zakładek do klejenia i linii zgięcia. Na jej podstawie można wykonać próbkę, przymierzyć produkt i sprawdzić zamykanie. Grafik rozmieszcza nadruk na uzgodnionej konstrukcji, uwzględniając spady oraz miejsca klejenia.

2. Druk i uszlachetnianie

Arkusze drukuje się wybraną technologią. W produkcji kartoników stosuje się między innymi druk cyfrowy i offsetowy; przy tekturze falistej również fleksograficzny. Wybór zależy od materiału, grafiki, liczby wersji i nakładu, a nie od jednej uniwersalnej granicy liczby sztuk.

Nadruk można następnie wykończyć lakierem, folią, tłoczeniem lub metaliczną folią nakładaną metodą hot stampingu. Nie każde pudełko potrzebuje tych dodatków. W opakowaniu kaszerowanym zadrukowany arkusz łączy się z warstwą nośną. Dokładną kolejność operacji ustala technolog dla konkretnego projektu.

3. Wycinanie, bigowanie i ewentualna perforacja

Wykrawanie, czyli sztancowanie, nadaje arkuszowi kształt. Tradycyjny wykrojnik jest fizycznym narzędziem z odpowiednio ułożonymi listwami tnącymi i bigującymi. Bigowanie tworzy kontrolowane linie zgięcia: karton łatwiej składa się w wyznaczonym miejscu, z mniejszym ryzykiem pękania powierzchni. Nie jest to przecięcie kartonu na wylot. [1]

Alternatywą jest ploter tnąco-bigujący, który pracuje według pliku. Nie wymaga zamawiania tradycyjnego wykrojnika. Perforację, czyli linię drobnych nacięć, wykonuje się tylko tam, gdzie projekt przewiduje na przykład odrywany pasek. Po obróbce usuwa się zbędne fragmenty arkusza.

4. Składanie, klejenie i kontrola

Składarko-sklejarka prowadzi płaski wykrój, zgina wskazane elementy, nanosi klej i dociska połączenia. Niektóre konstrukcje składa się ręcznie, inne w ogóle nie potrzebują kleju. Kontrola obejmuje między innymi nadruk, położenie cięcia, zgięcia, połączenia i działanie zamknięcia. [2]

Gotowe produkcyjnie pudełko często nadal jest płaskie. Rozkłada je dopiero osoba pakująca produkt. Dzięki temu zajmuje mniej miejsca podczas magazynowania i transportu. Stopień złożenia przy dostawie warto ustalić już w zamówieniu.

Co oznacza klejenie jedno-, trzy- i wielopunktowe?

„Punkt” oznacza tutaj umownie miejsce lub strefę połączenia klejowego, nie pojedynczą kroplę kleju. Jedno takie połączenie może być długim paskiem. Liczba punktów opisuje sposób wykonania konstrukcji — nie jest oceną jakości ani prostym przelicznikiem wytrzymałości.

To typowe rozwiązania; konkretny układ zawsze wynika z siatki. Producenci maszyn rozróżniają między innymi klejenie wzdłużne, dna automatyczne oraz konstrukcje cztero- i sześcionarożnikowe. [2] Polskie określenie „trzypunktowe” dla pudełek z dnem automatycznym potwierdza również praktyka producentów opakowań. [3]

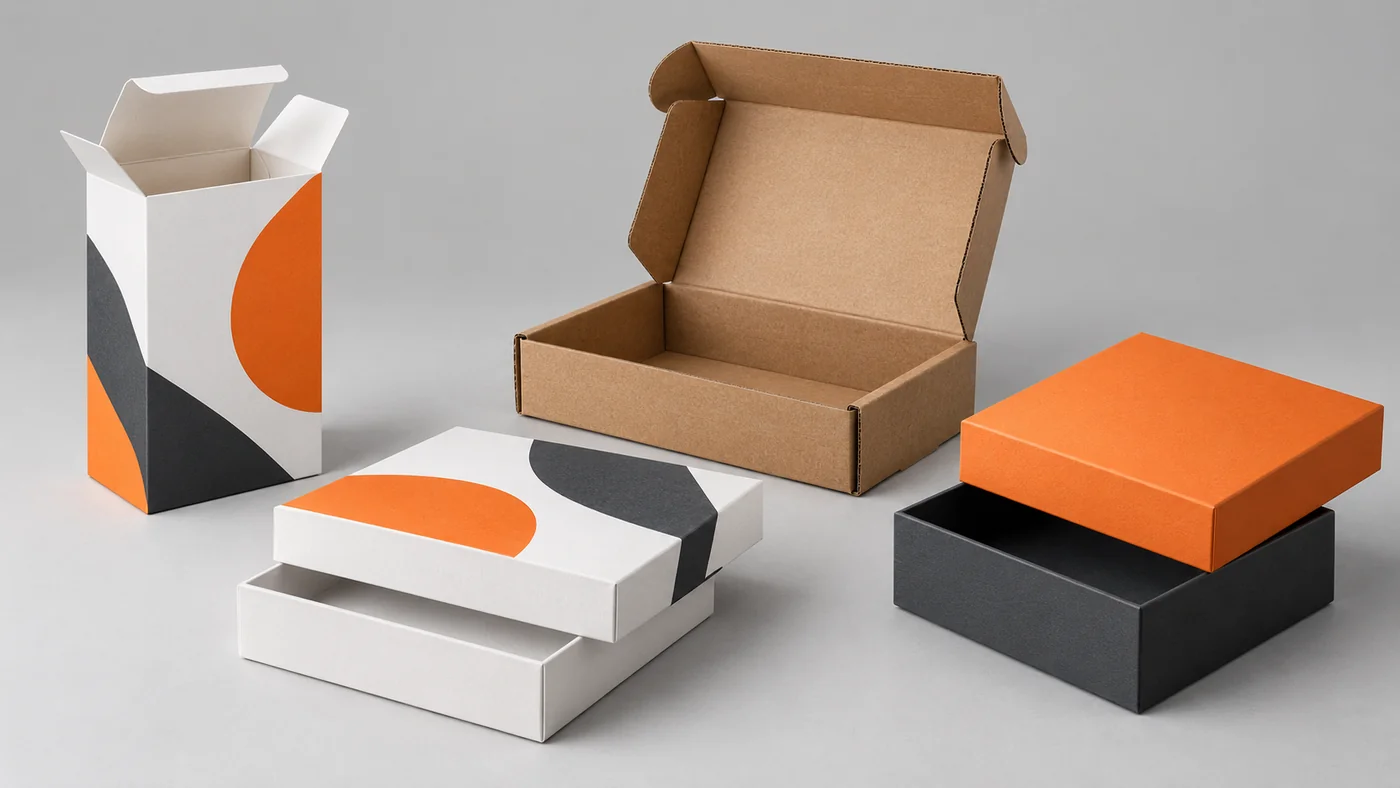

Jakie są najpopularniejsze rodzaje pudełek?

Kartoniki z klapkami

To pudełka produktowe zamykane przez wsunięcie klapki do środka. Zwykle są sklejone wzdłuż boku. Góra i dół mogą mieć klapki po tej samej stronie lub po przeciwnych stronach. Takie rozwiązanie jest proste, ale przy pakowaniu trzeba osobno uformować i zamknąć dno.

Pudełka z dnem automatycznym

Ich dno jest wstępnie sklejone i zaprojektowane tak, aby układało się przy rozkładaniu pudełka. To popularne zastosowanie klejenia trzypunktowego. Warto je rozważyć, gdy liczy się szybkość ręcznego pakowania. Dopuszczalny ciężar zawartości trzeba sprawdzić dla danej konstrukcji.

Nie należy mylić dna automatycznego z dnem zatrzaskowym, którego odpowiednio wycięte klapki zazębia się ręcznie w ustalonej kolejności. Podobny efekt zamknięcia nie oznacza identycznego sposobu składania.

Pudła klapowe do transportu

Najbardziej rozpoznawalny przykład to pudło z tektury falistej, z klapami od góry i od dołu, często określane kodem FEFCO 0201. Połączenie boczne powstaje u producenta, natomiast zamknięcie klap do wysyłki zwykle wymaga taśmy lub innego uzgodnionego sposobu zabezpieczenia. To inna konstrukcja niż mały kartonik z klapką wsuwaną. [4]

Pudełka fasonowe i samoskładane

„Fasonowe” oznacza pudełko o indywidualnie wykrojonym kształcie. Część takich opakowań, w tym popularne pudełka wysyłkowe, składa się dzięki zakładkom i zamkom bez klejenia ścianek. Nie każde pudełko fasonowe jest jednak bezklejowe, a zabezpieczenie przesyłki przed otwarciem pozostaje osobną kwestią.

Tacki, wieczka i pudełka oklejane

Pudełko może składać się z osobnego dna i nakładanego wieczka albo mieć wieko połączone z korpusem. Takie konstrukcje występują zarówno w wersjach składanych, jak i sztywnych. W sztywnym pudełku oklejanym najpierw powstaje korpus z grubej tektury, a następnie okleja się go papierem dekoracyjnym lub zadrukowaną okleiną. Typowy gotowy korpus nie składa się na płasko jak kartonik. [5]

Do porozumiewania się o konstrukcjach służą katalogi wzorów: FEFCO dla opakowań z tektury falistej oraz ECMA dla składanych kartoników. Kod ułatwia wskazanie kształtu, ale nie zastępuje ustalenia wymiarów, materiału i przeznaczenia. [4] [6]

Czy mała seria musi wymagać drogiego wykrojnika?

Nie. Przy wycinaniu cyfrowym ploter może wykonać kształt bez tradycyjnego wykrojnika. To istotna oszczędność przy małej partii, bo koszt osobnego narzędzia rozłożyłby się na niewiele sztuk. Nadal potrzebny jest projekt konstrukcji, materiał oraz czas pracy urządzenia. Przy większych lub powtarzalnych nakładach porównuje się koszt całej produkcji z wykrawaniem tradycyjnym. [7]

Druk i wycinanie to dwa odrębne wybory technologiczne: arkusz wydrukowany offsetowo także można wyciąć ploterem. W Virgo opisaliśmy tę ścieżkę w poradniku pudełka drukowane i wycinane cyfrowo — nawet od 100 sztuk.

Jak wybrać pudełko do swojego produktu?

Zacznij od zawartości, nie od liczby punktów klejenia. Do rozmowy z drukarnią przygotuj:

• wymiary i masę produktu oraz informację, czy potrzebna jest wkładka;
• przeznaczenie: półka sklepowa, prezent, pakowanie zbiorcze czy wysyłka;
• nakład każdej wersji nadruku i oczekiwane wykończenie;
• sposób pakowania oraz dostawy: pudełka płaskie czy rozłożone;
• zdjęcie, próbkę lub projekt i planowany termin.

Jeśli podajesz wymiar pudełka, zaznacz, czy jest wewnętrzny, czy zewnętrzny. Przy produkcie ciężkim, kruchym lub nietypowym warto sprawdzić próbkę z rzeczywistą zawartością. Dobre opakowanie musi nie tylko wyglądać, lecz także dawać się wygodnie składać, zamykać i przenosić.

Zobacz opakowania w Virgo i listę danych do wyceny. Prześlij nam opis produktu i zapytaj o odpowiednią konstrukcję.

A na koniec: pudełko można złożyć także w domu

Do małego pudełeczka na drobiazgi nie zawsze potrzeba drukarni. Popularne pudełko origami typu masu składa się z kwadratowego arkusza, bez kleju i wycinania siatki. Osobno można złożyć dopasowane wieczko. [8]

Na pierwszą próbę najlepiej wybrać papier lub cienki, podatny na zginanie karton. Gruba tektura falista źle nadaje się do wielokrotnie nakładanych na siebie zgięć klasycznego origami. Z niej też można samodzielnie zrobić pudełko, ale wygodniej wyciąć siatkę i przygotować linie zgięcia — to już praca według szablonu, nie klasyczne origami.

Domowe składanie jest dobrym sposobem na prezent, organizer albo sprawdzenie pomysłu. W drukarni podobna idea — zamiana płaskiego materiału w przestrzenny kształt — otrzymuje precyzyjny projekt, powtarzalny nadruk i technologię dobraną do całego nakładu.
